Нови вертикални струг



1, Отворена кутија новог центра за обраду вертикалног струга да бисте проверили изглед, уградили завртње за уземљење и прилагодили гвожђе.



2, Олабавите вертикални сто за машинску обраду (Кс-оса). Седло за лежај (И-ос) кочни вијак или челик стоп стопе; уклоните блок за заустављање магацина алата.



3, Електрификујте и проветрите вертикални обрадни центар.



4, Глава за глодање (З-оса) уклањање фиксног уређаја, следеће методе: снага машине. Померите осу З- у позитивном смеру (казаљке на сату) замахом руке, покрените држач главе за глодање, а затим померите З- осу веома споро. Идите у негативном правцу; идите док ланац који повезује главу за глодање са противтегом не поједе силу. Уклоните потпорну шипку која држи противтег на задњем делу стуба. Напомена: Неки-брзи вертикални обрадни центри имају могућност фиксирања противтега на страни стуба (шрафова) када се машина транспортује и фиксира.



5, Припрема пре употребе магацина алата: (тип кашике) Искључите компримовани ваздух. померите З-осу на позицију изнад нулте тачке. Ручно померајте магацину алата лево и десно да бисте тестирали употребљивост магацина алата (да ли је покрет флексибилан; да ли се заштитна врата могу затворити.) Укључите компримовани ваздух. Померите магацин алата са М кодом и проверите да ли прекидач на месту- ради. Користите ТккМ06 инструкције да промените нож, ако приказ положаја ножа на оперативној табли не одговара стварном положају ножа, треба га обрадити за промену и изменити приказ положаја ножа.



6, Подесите ниво (нивелисање) на следећи начин: Кс-оса И-оса се помера у средишњи положај. Подесите машину у хоризонтални положај. Измерите тачност: вертикалност осе ротације вретена на површину радног стола (круг за цртање). Ако прецизност круга за цртање није тачна, треба га подесити на вијак за уземљење, тако да се тачност врати на производну вредност.



7, нови вертикални струг обрадни центар штитни третман цурења уља: 704 заптивач + лепак за стакло. Водена плоча око контакта са креветом за израду уљних заптивки. и-осу након заштите од скупљања треба демонтирати, корен стуба направити уљне заптивке. Уљну заптивку треба направити на жлебу за вођицу уља испред или са стране лежаја.



8, Проверите интегритет клима уређаја, пумпе за подмазивање, сепаратора уља-воде, цилиндра ножа под притиском и прилагодите се купцу и његовој употреби. Напомена: сепаратор уља-воде, цилиндар ножа под притиском треба редовно подмазати.



9, направите једноставан програм циклуса, у празном ходу пола сата, тако да се општи транспорт преко новог вертикалног обрадног центра добије потпуно подмазивање и проваљује-.





Овај ВМЦ је погодан за механичку обраду и израду калупа. И може се прилагодити захтевима обраде од грубе обраде до завршне обраде. Такође може да заврши многе радне процедуре као што су глодање, бушење, урезивање, бушење итд.





● Висококвалитетни смолни песак

● Тајванско вретено

● Тајвански куглични вијак и матица за закључавање

● Тајвански цилиндар под притиском

● Аутоматски систем подмазивања

● Транспортер за струготине је опционо

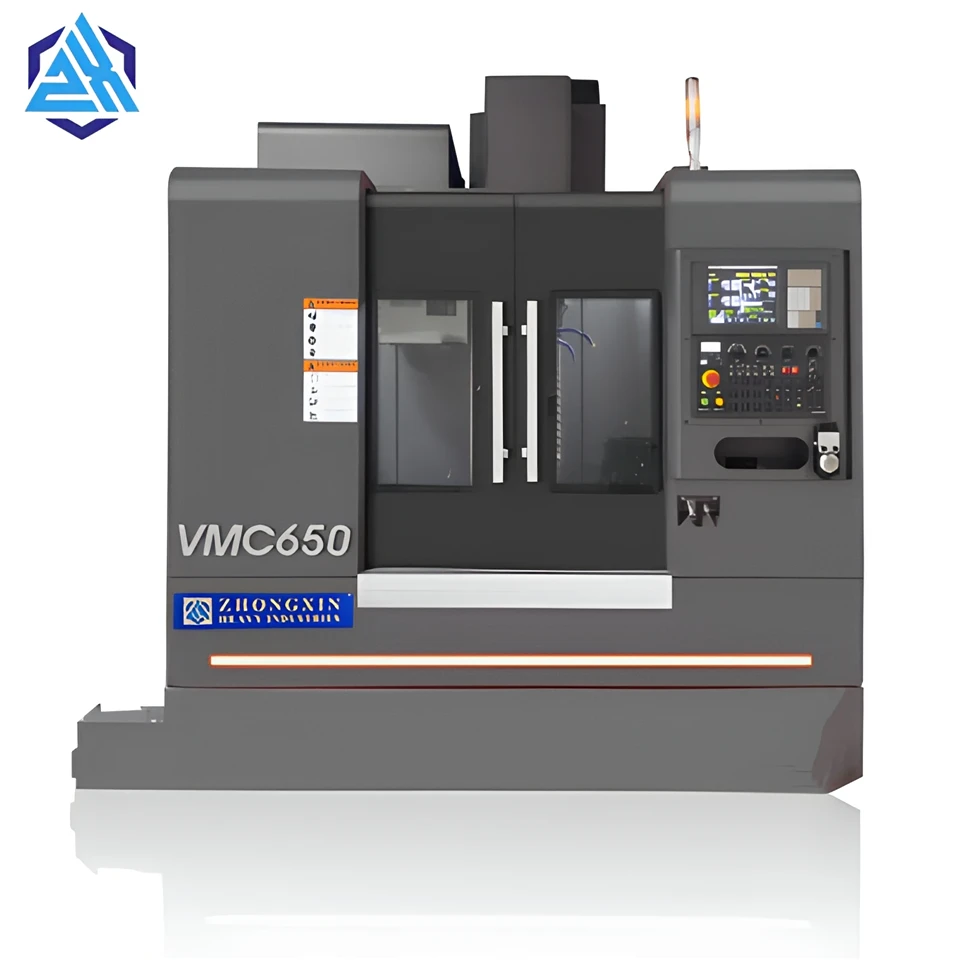

МОДЕЛ	ВМЦ650
Величина табеле (мм)	900x400
Табела Макс. оптерећење (кг)	350
Ход по Кс/И/З осе (мм)	650x400x500
Дист. између вретена и водеће површине стуба (мм)	476
Дист. између крајњег дела вретена и површине радног стола (мм)	100-600
Кс/И/З Макс. брзина довода	10000
Кс/И/З Макс. брзи ход (м/мин)	32/32/30
Спиндле Мак. брзина (о/мин)	8000
Конусни отвор вретена (тип)	БТ40 (опционо БТ50)
Мотор вретена (кв)	5.5/7.5
Кс/И/З серво мотор (кв)	2.6/2.6/2.8
Кс/И/З прикључак мотора	Директна веза
Кс/И/З облик водилице	Блок водилица/ Опциони линеарни пут
Т слот радног стола (мм)	3-18x125
Поновите тачност позиционирања (мм)	+/-0.004
Алат магазин	Шешир/Диск
Капацитет алата	16 шешир/ 16 диск
Максимална тежина алата (кг)	7
Макс. дужина алата (мм)	250/350
Електрични капацитет (кВА)	10
Величина машине (ДкШкВ) (мм)	2300x2000x2300
Нет. тежина (око) (кг)	4500
